还有白永祥强调，PRO 6的配置足足会比iPhone SE成本高太多。在两千多价位上，PRO 6远远超过SE的配置，甚至找不出哪点比iPhone 6S配置差。

　　现在，it168对这款手机进行了详细拆解，让我们来探究下其做工和用料，看看是否如魅族高管所言。

　　另外就是散热方面魅族PRO 6采用了大面积覆盖石墨散热膜，使用铜箔以及硅脂等手段来增强PRO 6的散热，大大提升了手机的散热效果。在电源管理以及供电管理方面也可到魅族PRO 6下了不少功夫，三芯片的充电电路设计不仅提升充电速度也对电池进行保护，也是比较少见的设计。

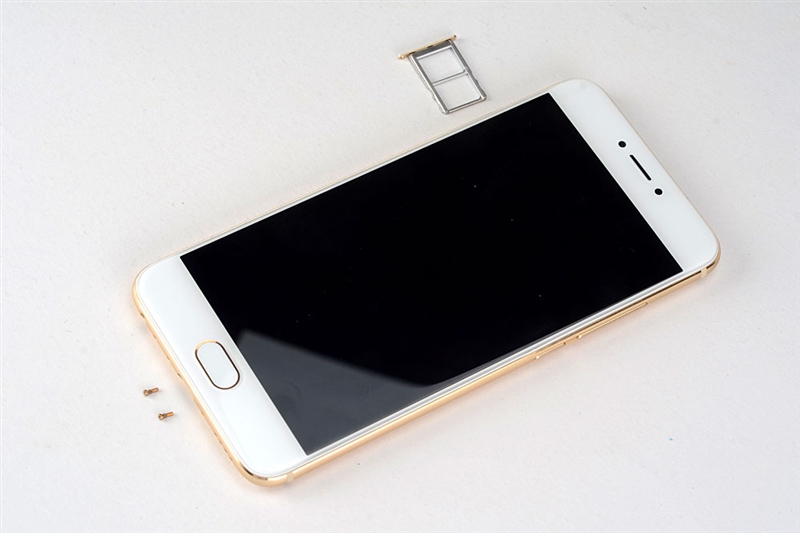

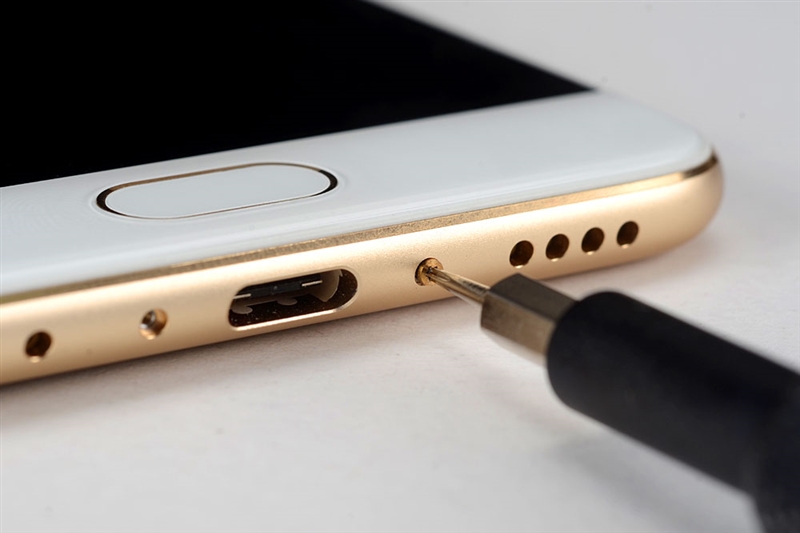

　　魅族PRO 6采用和iPhone一样的五角形螺丝，拆解的第一步就是将手机USB口两边的螺丝拆卸掉。

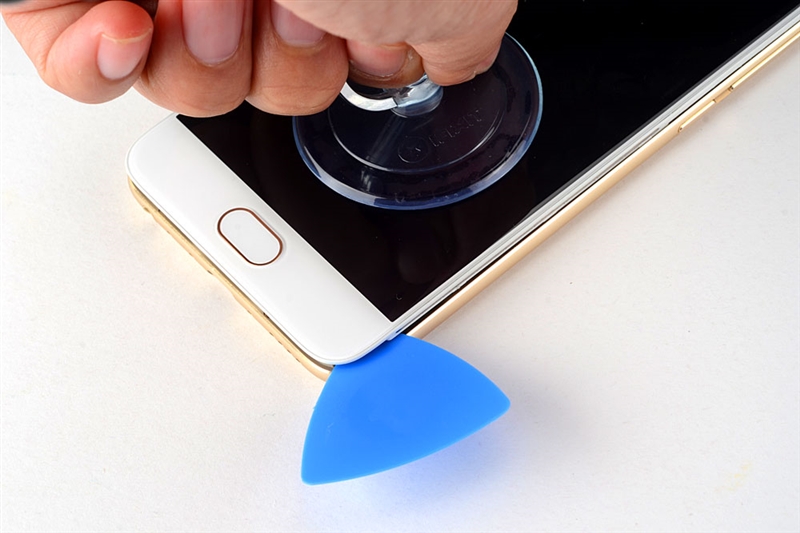

　　魅族PRO 6的屏幕使用卡扣和小量的双面胶固定在手机机身上，可以通过吸盘和拨片就可以将屏幕和机身分离。

　　可以看到屏幕背面有一块金属板，这块金属板一方面可以起到固定的作用。另外还可以起到散热的作用。

　　魅族PRO 6的USB Tpye-C接口，可以看到接口的电路相对普通microUSB接口要复杂，提供的功能也要比microUSB口要丰富。

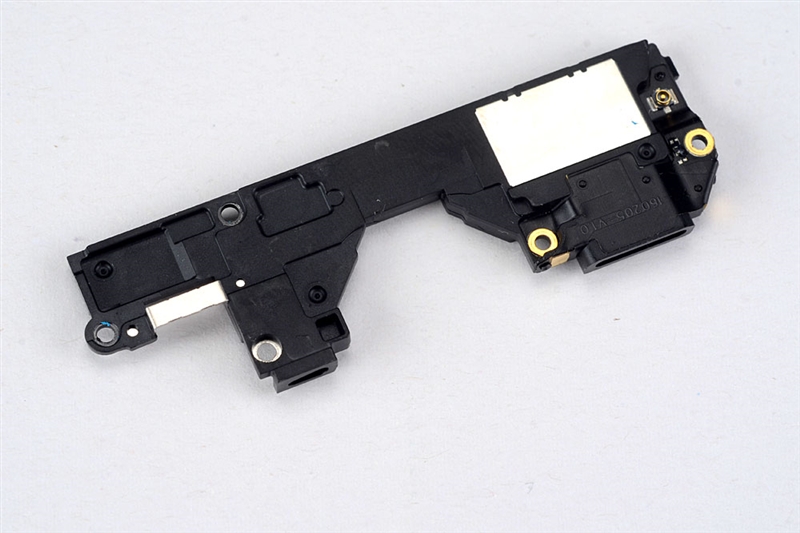

　　将魅族PRO 6的外放音腔移除后可以看到USB Type-C接口的完整电路，可以看到USB接口后方还有一颗控制芯片。

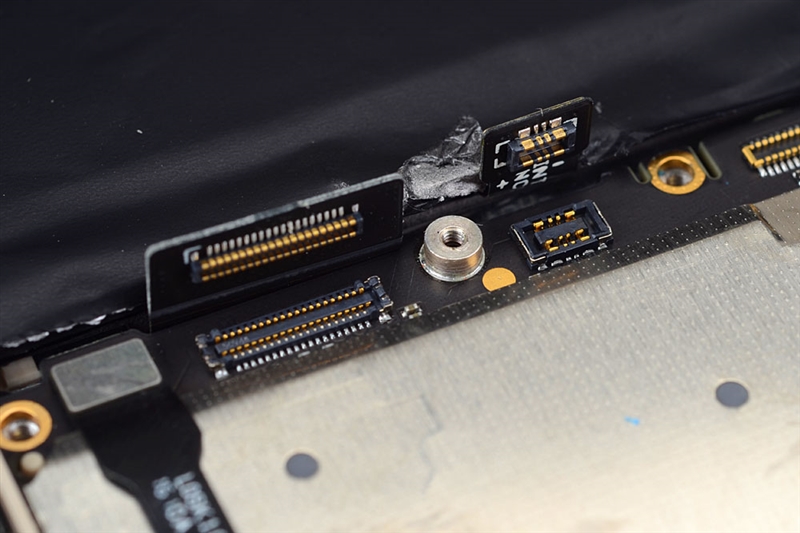

　　要将魅族PRO 6的PCB拆除就必须将手机的连接线先拆除，从左到右分别是按键接口、手机下方小PCB的连接线接口和电池接口。

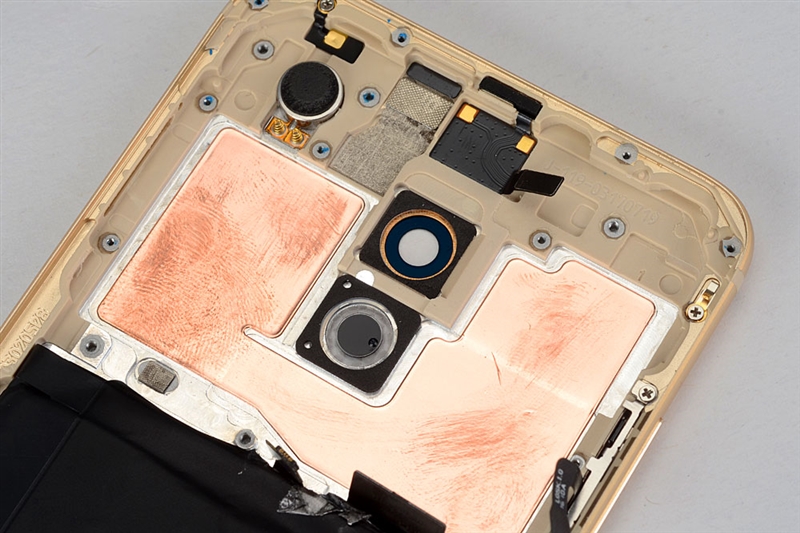

　　把魅族PRO 6的PCB拆除后就可以看到手机的后盖，后盖采用全新的设计，信号溢出位置采用注塑处理。

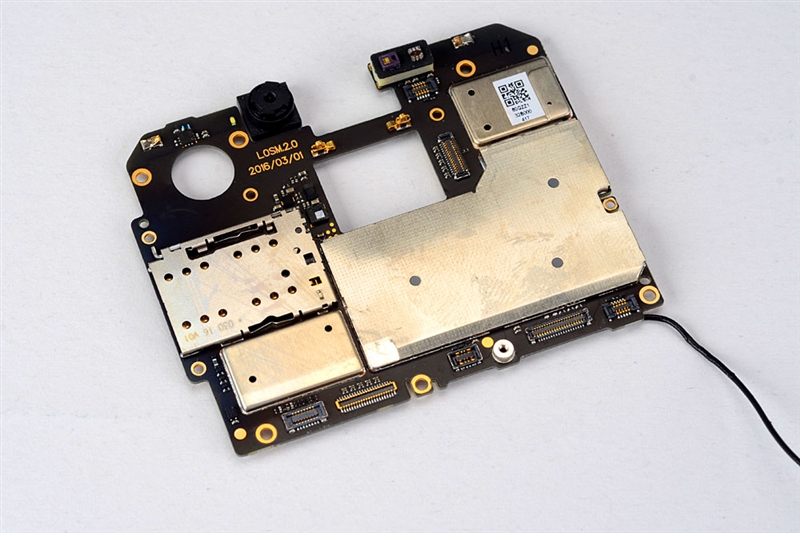

　　魅族PRO 6由于机身厚度限制，PCB设计也是比较紧凑，可以看到PCB的正面全部覆盖有屏蔽罩。另外可以留意到PCB上有一个日期，标注是2016年3月1日，这个应该是这块PCB的制造日期。

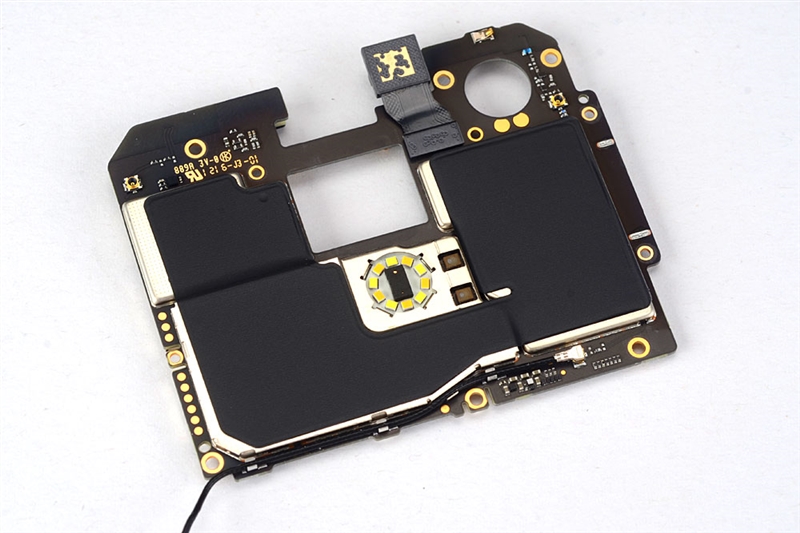

　　魅族PRO 6的PCB背面同样覆盖有石墨散热膜，魅族PRO 6的在散热方面也是下了不少功夫。

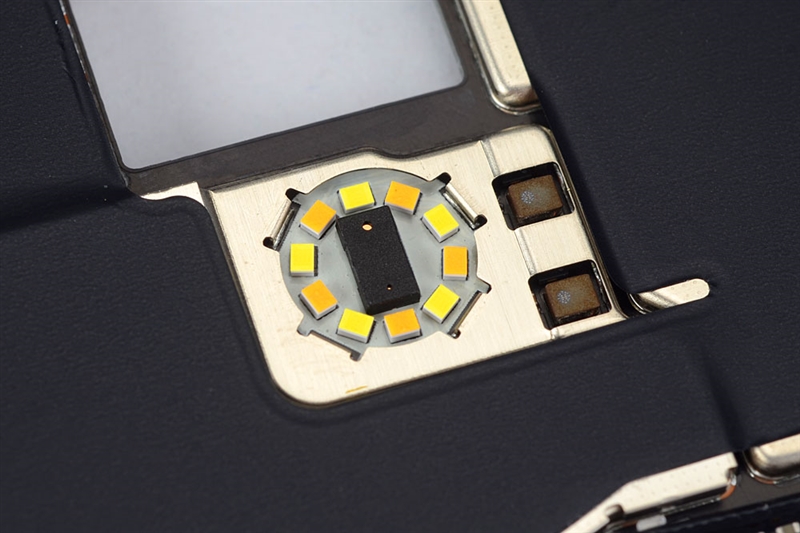

　　魅族PRO 6首次使用环形补光灯设计，可以看到有10颗双色温的LED补光灯，中间为激光对焦元件。

　　魅族PRO 6采用联发科Helio X25处理器，处理器和手机的内存芯片采用双层封装技术封装在一起，所以拆开后只能见到三星的内存芯片，CPU芯片在内存芯片下方。

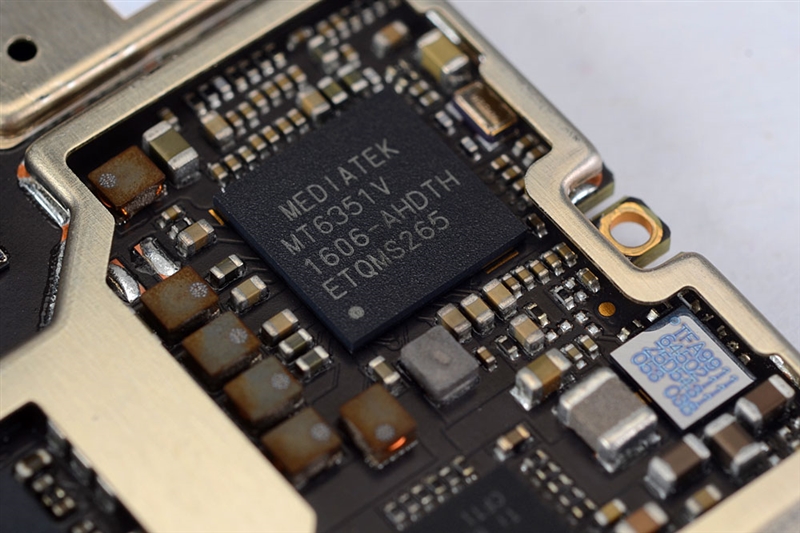

　　MT6351V是一颗电源管理新品，在配合Helio X25处理器使用，负责CPU内存的供电管理。

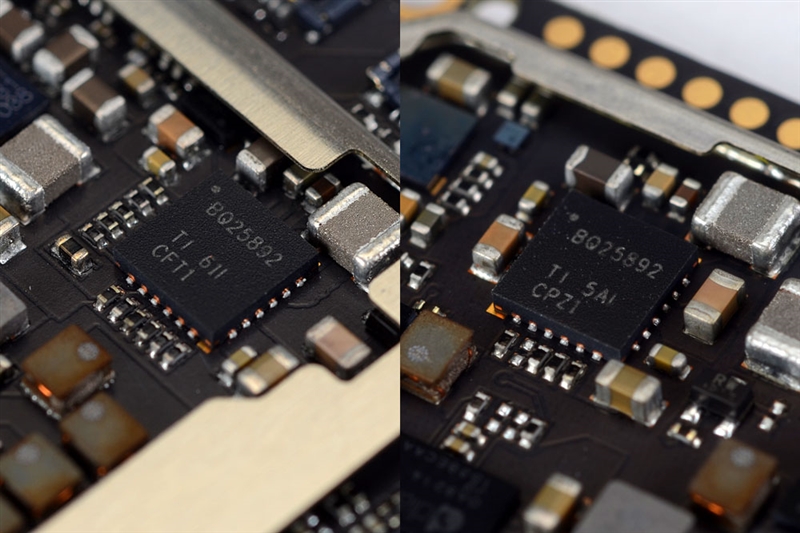

　　我们发现在魅族PRO 6的PCB上有2颗德州仪器的BQ25892电池充电芯片，BQ25892是一颗高集成度5A 开关模式电池充电管理和系统电源路径管理芯片，支持5V/9V/12V充电电压。

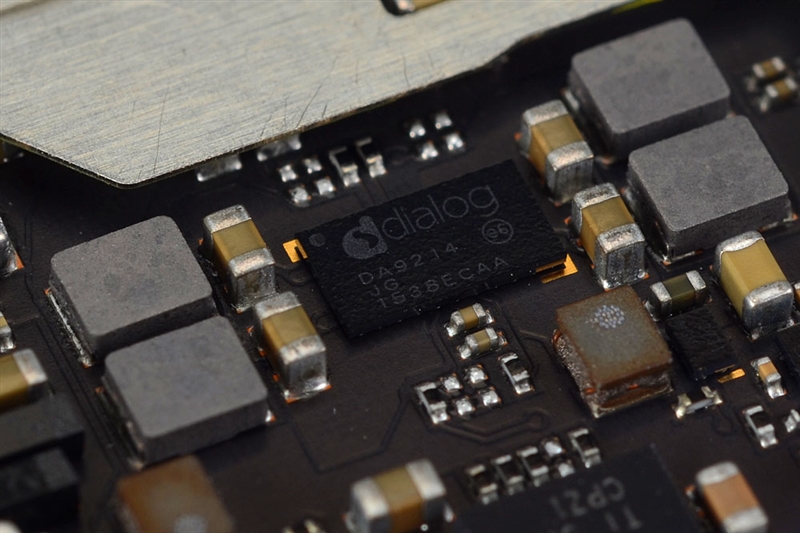

　　Dialog DA9214是一颗高功率的电池电源管理新品，提供双路10A高电流输出，支持2.8v-5.5v电压输出。这颗芯片和2颗BQ25892芯片组成了2路的充电电路，整个设计要比普通的快充要复杂得多。

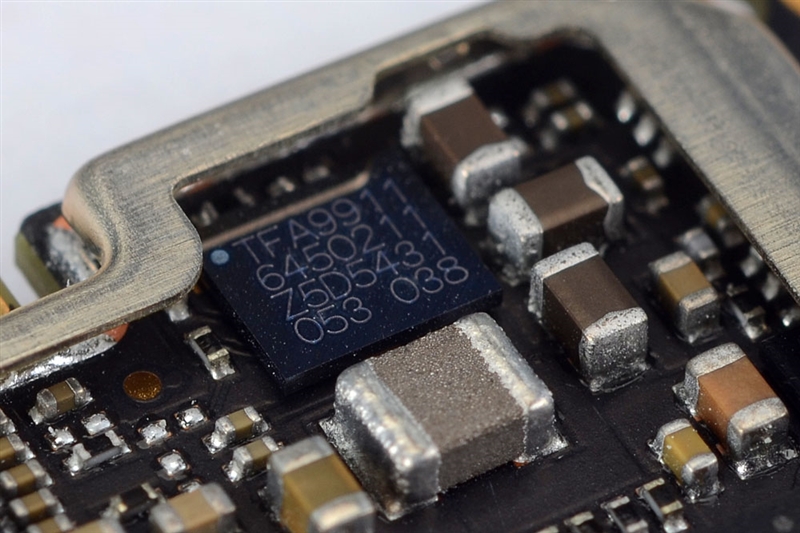

　　NXP TFA9911是一颗智能音频芯片，主要为PRO 6的外放喇叭提供智能音频解决方案，提供最高7.2w的音频输出功率，并集成集成了振幅控制和实时温度保护等安全特性，确保接近峰值输出状态也可安全工作。

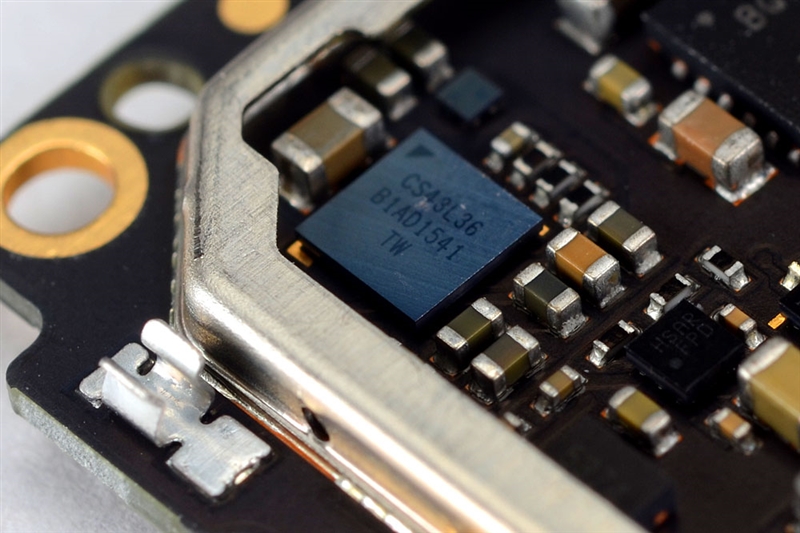

　　CS43L36芯片是一颗集成DAC和耳机功放的芯片，虽然没有了独立的DAC和运放，但依然能提供出色的音质。

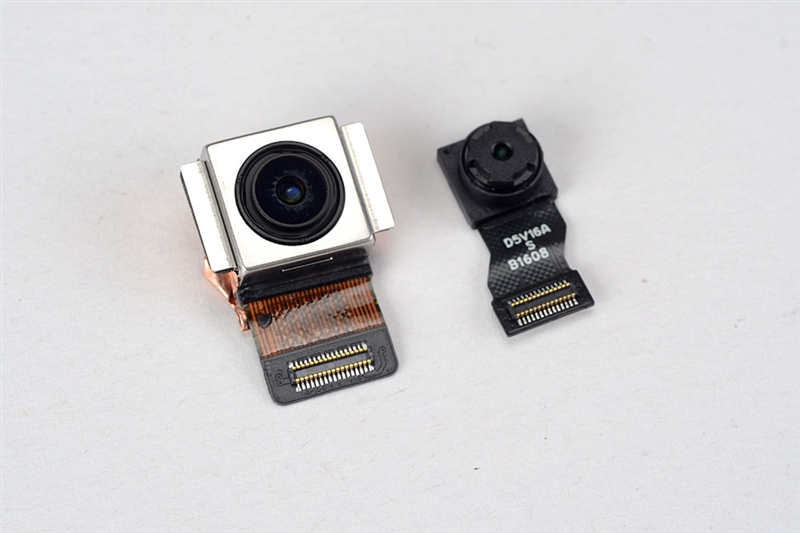

　　魅族PRO 6的主摄像头采用IMX230CMOS，提供2116万像素，摄像头的体积也增大了。另外魅族PRO 6采用500像素的前置摄像头。
