最近有一大票千元左右手机发布，其中有被冠上了千元性价比神器之名的，也有雷声大雨点小让人比较失望的，这里我们就不点名批评了。而这些机器中，红米Note5是能被划进夸奖范畴的那一波，那表现出来的性价比不错，按我们的习惯，当然是要拆开看一看内部有没有偷工减料啦。下面就随手机便携小编一起来了解一下相关内容吧。

　　在开始之前，还是要习惯性说明拆解栏目是和爱玩客合作推出，会有一些更丰富的观看视角，而想要看到完整全程拆解的，也可以在看完之后再去考拉那边听他好好唠一唠。

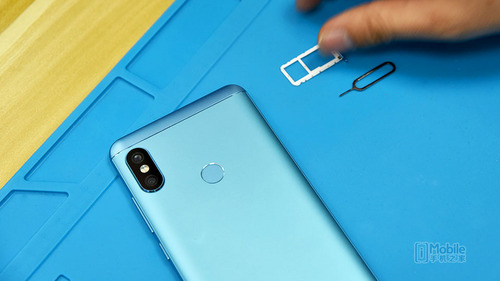

　　第一步习惯性取卡拖，红米Note5卡托看上去是白色塑料，但内部还是有比较薄的一层金属框架，这里算不得偷工减料。

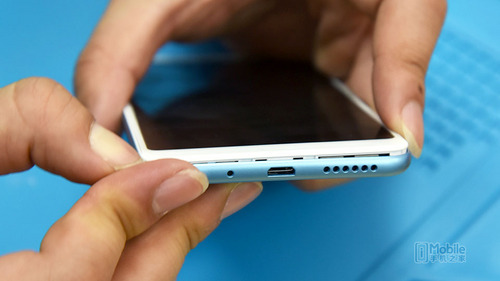

　　后盖没有使用螺丝或者粘胶来固定，顺着边缘缝隙可以轻易对其下手，轻易到老司机考拉选择使用最顺手的拆机工具——指甲。

　　红米Note5的指纹识别元件是固定在屏幕总成一侧的，所以在拆除后盖的时候不用担心会伤到其排线，不过小心拆解总是一个值得夸奖的好习惯。

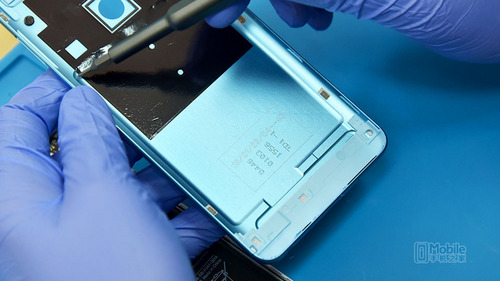

　　背盖是常见的千元机三段式设计，中间为金属框架，上下两端使用了注塑工艺。背盖上还贴有大面积的石墨散热贴，散热这方面看来考虑比较周到。

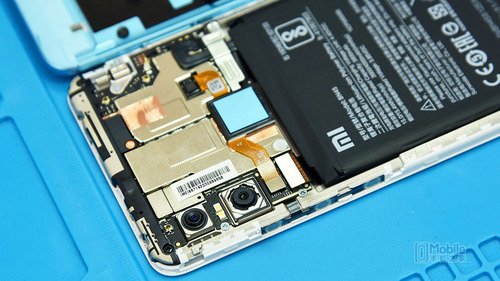

　　主板上元件大多有金属罩覆盖，排布相对整齐。首先拆除指纹识别元件，拧下其BTB插座位置金属罩的固定螺丝就可以进行拆除了。拆开之后居然发现在其下还有一小块面积的散热铜箔，感觉这个散热细节做得还真是细致，可以小小骄傲一下。

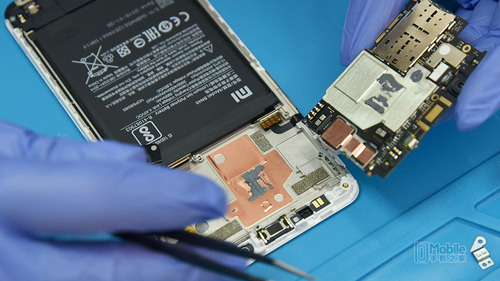

　　接下来是大家比较熟悉的断开各种连接，无论是BTB接口还是射频线接口，断开的时候需要小心且不要遗漏。都断开之后就可以把主板取下来了，这里背面没有排线连接，可以直接拆除。

　　不得不说，红米Note5在散热上是真良心，主板的背面依旧使用有硅脂和散热铜箔，看来发热方面，绝对不会是红米Note5的短板。

　　主板拆除之后就可以看向下部音腔位置了，只要拧除所有螺丝，音腔就可以简单取下来了，其后隐藏着一块面积不大的小板，上面能看到MicroUSB和3.5mm音频接口。

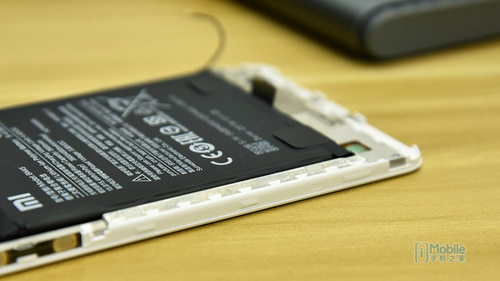

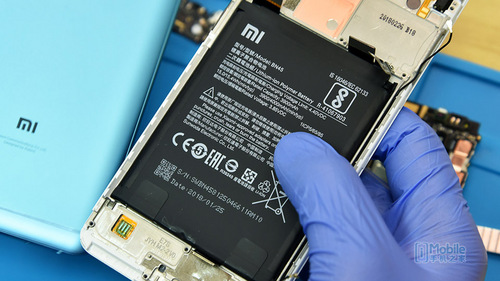

　　电池的额定容量达到了巨大的4000mAh，为了塞下这么大一块电池，手机在结构方面也是作出了不小的改变，可以看到，电池会比防滚架的主体部分稍微高出一些。

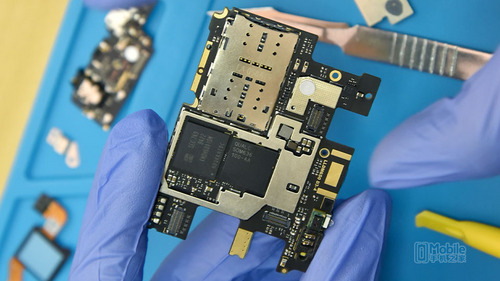

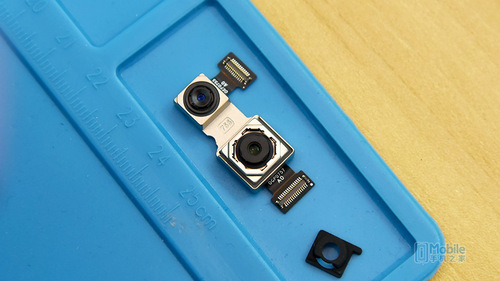

　　拆解到这里其实就已经结束了，给大家展示一下红米Note5的双摄模组和主板细节，骁龙636这颗处理器，自此也算是和大家正式见面了，至于旁边的那一颗，则是封装的内存颗粒。

　　如果你喜欢拆解或者喜欢看别人拆机观察机器内部结构，那么欢迎关注我们iMobile手机之家，我们会持续为大家带来更多有意思机器的内部拆解，至于下期咱们拆点什么，那还是要看到时候又有什么有意思的新手机了。
